GTDV15AC-CF PN-N, N-54, R-P0 - Rekuperátor - Výkon: 185m³ / h - Vybavené s M5 a G4 filtrom a s riadiacou jednotkou VENUS COMFORT

GTDV15AC-CF PN-N, N-54, R-P0 - Rekuperátor - Výkon: 185m³ / h - Vybavené s M5 a G4 filtrom a s riadiacou jednotkou VENUS COMFORT
GTDV15AC-CF PN-N, N-54, R-P0 - Rekuperátor - Výkon: 185m³ / h - Vybavené s M5 a G4 filtrom a s riadiacou jednotkou VENUS COMFORT
1 562,11€
Bez DPH: 1 301,76€
  • Stock:
  • Model: GTDV15AC-CF PN-N, N-54, R-P0 - R

Popis

Rekuperátory  vzduchu na rekuperáciu domov,bytov,rekuperátor do jednej miestnosti ,rekuperácia lokálna,rekuperátory do jednej miestnosti s reverzným motorom,rekuperátory do kaviarní,rekuperátory do hál.

Vysokoúčinný rekuperátor tepla (až 95%) krížovým výmenníkom tepla pre montáž na strop. Sortiment sa skladá zo 4 veľkostí a dvoch typov od 150 do 750 m³ / h.
Vybavené s M5 a G4 filtrom a totykovým ovládačom.

Oblasť použitia

  • Vzduchotechnická jednotka je ideálna pre domy
  • Pre vnútorné, horizontálne umiestnenie
  • Môže byť použitý predovšetkým na montáž na strop, ale aj do podlahy
  • Vyčistené, inteligentné ovládanie
    • chladenie a rýchla extrakcia
    • Pripojenie senzorov a časovača
    • Kompaktný dotykový ovládač
    • Vysoko účinné filtre typ F7
    • Veľký povrch filtra = dlhá životnosť
    • Diagnostika ukončenia filtrovania
    • Jednoduchá výmena filtrov
    • ochrana proti zamrznutiu
  • Menovitý prietok vzduchu: 150, 300, 500 a 700 m 3 / h
  • Nízka hladina šumu = 40 dB (A) (pri maximálnej rýchlosti)
  • Jednoduchá inštalácia = Plug & Play
  • Nízka montážna výška (od 270 mm)
  • Samonosný rám s EPP panelom (expandovaný polypropylén) zaisťuje najvyššiu kompresiu vzduchu a nízku hmotnosť stroja

Výmenník

  • AC alebo EC motor, v závislosti od konštrukcie
  • kompaktná ovládacia jednotka dotykovej obrazovky, diaľkové ovládanie alebo externé pripojenie a nastavenie rýchlosti ventilátora
  • voliteľný predhrievač pre každý model
  • V prípade motora s motorom EC je možné meniť rýchlosť ventilátora manuálne
  • niektoré modely majú automatický režim, pre ktorý max. Pripojenie 3 snímačov CO2, 1 RH (1 vlhkosť) a 1 snímač PIR (pohyb) na dosiahnutie správnej kvality vzduchu
  • IP20

Efektivita

  • vysoko efektívna krížová rekuperácia tepla (až 95%)

Filter

  • vysoko účinná trieda filtrácie (až do F7)
  • ľahko sa vymeniť
  • veľký povrch filtra = dlhá životnosť
  • filter prerezávanie
  • periodické zmeny alarmu filtra

Certifikát

  • TÜV
  • EUROVENT (pre výmenník tepla)

Montáž

  • na strop alebo do podlahy



    Prietok vzduchu

    Údaje sa merajú za týchto podmienok:

    vonkajšia teplota: -5 ° C, relatívna vlhkosť: 90%

    teplota odvádzaného vzduchu: 20 ° C, relatívna vlhkosť: 65%

    Tabuľka technických údajov

    typQv, max [m³ / h]SFCEFCU [V]F [Hz]Pf [W]Pph [kW]
    GTDV15AC185M5 + G2G41 x 230501051
    GTDV15EC175F71 x 23050/60651
    GTDV30AC265M5 + G21 x 2305014501:30
    GTDV30EC315F71 x 23050/6017001:30
    GTDV50AC515M5 + G21 x 2305023002:50
    GTDV50EC535F71 x 23050/6022002:50
    GTDV70AC650M5 + G21 x 2305027002:50
    GTDV70EC785F71 x 23050/6043002:50

    SFC: Trieda vzduchového filtra bočného vzduchu
    EFC: trieda filtrov výfukových filtrov
    Pf: Nahrávanie výkonu ventilátora
    Pph: výkon elektrického predhrievania

    články

    Asistent výberu článku
    typy
    Maximálny prietok vzduchu [m³ / h]
    číslo položkytypyMaximálny prietok vzduchu [m³ / h]online Shop
    I100310150000GTDV15AC-CF PN-N, N-54, R-P0185
    I100310150001GTDV15AC-CF PN-EN-54-R-P0185
    I100310150002GTDV15AC-CF-54 PN-N, N-N-P0185
    I100310150010GTDV15EC-CF PN-N, N-74, R-P0175
    I100310150011GTDV15EC-CF PN-EN-74-R-P0175
    I100310300000GTDV30AC-CF PN-N, N-54, R-P0265
    I100310300001GTDV30AC-CF PN-EN-54-R-P0265
    I100310300002GTDV30AC-CF-54 PN-N, N-N-P0265
    I100310300010GTDV30EC-CF PN-N, N-74, R-P0315
    I100310300011GTDV30EC-CF PN-EN-74-R-P0315
    I100310500000GTDV50AC-CF PN-N, N-54, R-P0515
    I100310500001GTDV50AC-CF PN-EN-54-R-P0515
    I100310500002GTDV50AC-CF-54 PN-N, N-N-P0515
    I100310500010GTDV50EC-CF PN-N, N-74, R-P0535
    I100310500011GTDV50EC-CF PN-EN-74-R-P0535
    I100310700000GTDV70AC-CF PN-N, N-54, R-P0650
    I100310700001GTDV70AC-CF PN-EN-54-R-P0650
    I100310700002GTDV70AC-CF-54 PN-N, N-N-P0650
    I100310700010GTDV70EC-CF PN-N, N-74, R-P0785
    I100310700011GTDV70EC-CF PN-EN-74-R-P0785

    Graf toku vzduchu

    Krivka výberu

    Údaje sa merajú za týchto podmienok:

    vonkajšia teplota: -5 ° C, relatívna vlhkosť: 90%

    teplota odvádzaného vzduchu: 20 ° C, relatívna vlhkosť: 65%

    Tabuľka technických údajov

    typQv, max [m³ / h]SFCEFCU [V]F [Hz]Pf [W]Pph [kW]
    GTDV15AC185M5 + G2G41 x 230501051
    GTDV15EC175F71 x 23050/60651
    GTDV30AC265M5 + G21 x 2305014501:30
    GTDV30EC315F71 x 23050/6017001:30
    GTDV50AC515M5 + G21 x 2305023002:50
    GTDV50EC535F71 x 23050/6022002:50
    GTDV70AC650M5 + G21 x 2305027002:50
    GTDV70EC785F71 x 23050/6043002:50

    SFC: Trieda vzduchového filtra bočného vzduchu
    EFC: trieda filtrov výfukových filtrov
    Pf: Nahrávanie výkonu ventilátora
    Pph: výkon elektrického predhrievania

    Geometrické rozmery

     ABCDEFGHjaJK[Kg]
    GTDV15AC11141000105119355515927013516526512517:40
    GTDV15EC17:20
    GTDV30AC19:50
    GTDV30EC19:30
    GTDV50AC15051391144124884624936018023542019035
    GTDV50EC35.50
    GTDV70AC40
    GTDV70EC40.70

    • 1: Ventilátor
    • 2: Rekuperácia tepla
    • 3: Filter
    • 4: Elektrické pripojenie (ovládacia skrinka)
    • 5: Odvod kondenzátu
    • 6: Predhrievač

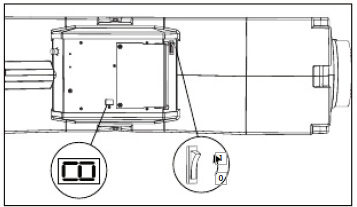

SPUSTENIE ZARIADENIA
Zariadenie je v pohotovostnom režime
Prepnite na položku "I". Po zapnutí sa na displeji rozsvieti riadiaca skrinka. Viď na obrázku.

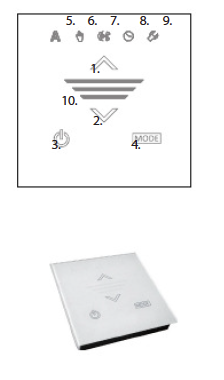

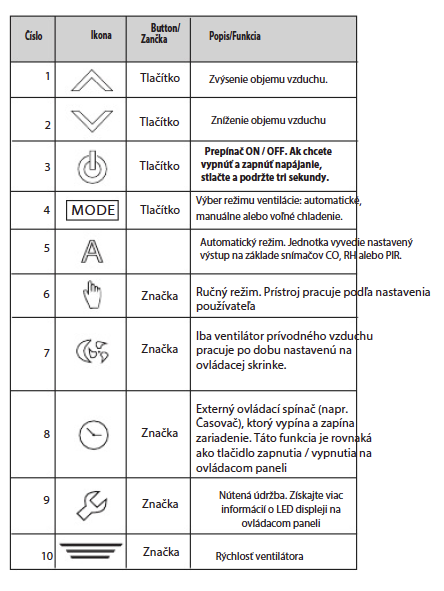

RIADENIE REKUPERÁTORA
